開關插頭插座壽命試驗機（通斷測試儀）
可用于開關、插頭插座壽命試驗，通斷測試，分斷容量檢測。
有電動和氣動選擇，運行平穩，精度高，耐用。
可根據產品定制，詳情與我們聯系。
- 型號： 氣動、電動可選擇
- 品牌： SHC世測
- 技術標準： 符合GB2099.1、GB16915.1、GB17465.1、GB15092.1標準要求。
開關插頭插座壽命試驗機
 |  |
| SC-SMQ01氣動 | SC-SMD01電動 |
世測儀器為您提供的壽命試驗機，可依要求訂制，標準機部分有現貨。 常見的規格有：一工位、二工位，三工位、六工位 （工位是指同時測試的數量，例如三工位，可以同時測試3個樣品）。 詳細的參數，請看下方。 因篇幅有限，沒列出來的部分，請與我們聯系，獲得更多資料。 微信及電話：15989266991 | |
開關插頭插座壽命試驗機

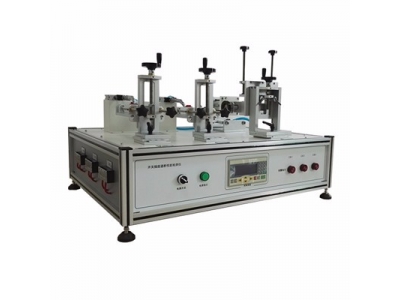

SC-SMQ01氣動
一、產品名稱：
開關及插頭插座機械壽命試驗機儀 (SC-SMQ01 氣動型)
二、產品概述：
本試驗機是按照 GB2099.1、GB16915.1、GB17465.1、GB15092.1 的相應條款而設計、用于檢測家用和 類似用途的插頭插座及耦合器和器具開關產品的壽命試驗設備。本試驗機配合電源 負載柜，則可實現開關及插頭插座的帶電壽命試驗，正常操作和分斷容量試驗。
三、產品特性：
1.本試驗機采用氣缸做動力，帶動裝有插頭夾具的滑軌總成作往復直線運動，從而完成插頭與 插座的插入與拔出動作。
2.其動作頻率以及通斷時間由 PLC（可編程控制器）和液晶文本顯示屏 調節控制，操作簡單，控制方便可靠。（簡易版使用計數器和時間器等元件控制）
3.可按客戶要求增加部分夾具，對墻壁開關、蹺板開關、撥板開關、倒板開關和自彈式按鈕進行檢測。
三、技術參數：
工作方式 | 氣動 |
設備氣源 | 4 ~ 6kg / cm2 |
接通 / 斷開時間 | 0.2 ~ 99.9s 可設置 |
試驗速率 | 5 ~ 60次 / 分鐘可調； |
計數器 | 1 ~ 999999 次可預置， 計數方式；根據電流通斷或機械式動作計數 |
試驗工位 | 6 工位（3工位測試開關、3工位測試插頭插座） （也可以3工位、單工位，或者定制） |
電源 | AC 220V ±10%， 50Hz
|
做電壽命試驗時 | 用戶應配電源負載控制柜（選購） |
開關插頭插座壽命試驗機
SC-SMD01電動
一、產品名稱：
開關及插頭插座機械壽命試驗機 (SC-SMD-01 電動型)
二、產品概述：
符合標準：GB2099.1-2008第20及21條款、GB15092.1、GB16915.1、IEC60884-1、IEC61058-1。
三、產品用途：
用于家用和類似用途固定式電氣裝置的開關、插頭插座、耦合器進行通斷能力、分斷容量和正常操作壽命測試目的：考核開關及插頭插座是否能經得起正常使用中出現機械損壞及電氣疲勞破壞，以及有無出現觸頭粘連現象或長期閉合或斷開現象，檢驗其有無過度磨損和其他有害后果。
試樣范圍：家用或類似用途的開關、插頭、插座、耦合器。
四、結構及功能：
采用鋁合金機架，不銹鋼封板，由伺服電機驅動，精密滾珠絲桿及同步帶傳動，7寸彩色觸摸屏操人性化作及強大的數顯功能，PLC控制系統?？勺霭粹o開關、撥動開關、蹺板開關、旋轉開關和插頭插座壽命測試。配上負載（電阻性、電感性、電容性）可做加載試驗，并設有相應的控制系統?？深A(yù)置試驗次數、導通電流時間（開門時間）、試驗速率、試驗行程和旋轉角度（zui多可設15個角度）。帶有電流顯示功能，能顯示試樣的導通電流。
五、技術參數:
1 電源: AC220V±10%/50Hz
2 操作界面: 7英寸彩色LCD觸摸屏
3 驅動方式: 伺服電機+滾珠絲桿/同步帶或者氣動
4 控制系統: PLC控制
5 型號參數對照表
工位 | 六工位 (SC-SMD-06） | 二工位 (SC-SMD-02） | 三工位 (SC-SMD-03） |
工位介紹 | 六工位電動，三工位線性， 三工位旋轉，同步控制 | 二工位電動，線性同步控制 | 三工位電動，二工位線性同步，一個旋鈕工位 |
試樣范圍 | 按鈕開關、蹺板開關、撥動開關、旋轉開關、插頭插座 | 按鈕開關、蹺板開關、撥動開關、插頭插座 | 按鈕開關、蹺板開關、撥動開關、旋轉開關、插頭插座 |
試驗次數 | 0-999999次，可預置 | 0-999999次，可預置 | 0-999999次，可預置 |
導通時間 | 0-99.9s，可預置 | 0-99.9s，可預置 | 0-99.9s，可預置 |
線性行程 | 0-100mm，可預置 | 0-100mm，可預置 | 0-100mm，可預置 |
旋轉角度 | 0-360°，可預置 | - | 0-360°，可預置 |
試驗速率 | 15次/min、7.5次/min、30次/min | 15次/min、7.5次/min、30次/min | 15次/min、7.5次/min、30次/min |
試樣夾具 | XYZ三軸夾具 | XYZ三軸夾具 | XYZ三軸夾具 |
試驗機構 (多配) | 按鈕開關推桿、撥動開關機構、蹺板開關滑輪機構 | 按鈕開關推桿、撥動開關機構、蹺板開關滑輪機構 | 按鈕開關推桿、撥動開關機構、蹺板開關滑輪機構 |
負載接口 | 6路 | 2路 | 3路 |
外形尺寸 重量 | WDH=1090*800*700mm 147kg | WDH=880*680*700mm 80kg | WDH=880*680*700mm 80kg |
六：參考圖片：
三工位-開關插座壽命試驗機 兩工位-開關插座壽命試驗機
六工位-開關插座壽命試驗機
