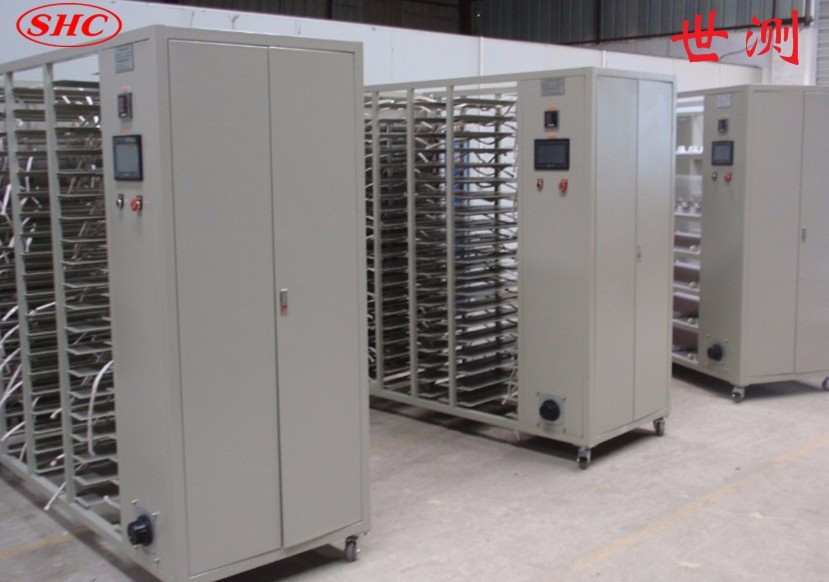

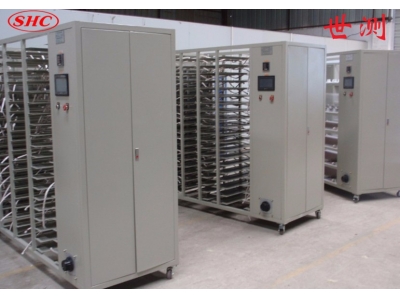

燈具壽命測試架（老化架）

概    述：

LDE燈、球泡燈、天花燈、節能燈等燈具老化架

（下面具體參數因客戶要求，待商議。以下參數僅供參考。）

壽命測試架（老化架）技術參數：

1.  數目：十臺（待商議） 。

2.  老化架尺寸：L2400mXW800mmXH1900mm（待商議）。

3. 每臺老化架有400個節能燈測試工位，臺板采用防火板。

4. 每臺老化架分上中下三層，每臺老化架配備三組調壓器，三組調壓器分別控制上中下三層測試工位的電壓，三組調壓器總功率不少于20KW。

5. 每臺老化架有20個檢測點實施工作狀態監控，系統記錄此20個檢測點之測試數據。

6. 每臺老化架的上中下三層分別可進行通斷檢測（分層控制）。

7.  待測節能燈自鎮流，無需連接外置鎮流器。

8. 標配燈座型號：E27、E14。（待商議）

壽命測試架（老化架）智能測試系統：

1. 每臺老化架總控制柜由三個接觸器（分層控制，每層一個）控制電源的通斷電及測試周期，如下：通過觸摸屏設定測試周期的次數，通電時間，斷電時間，并顯示當時的周期次數及時間，到達設定的周期后自動停止老化電源。

1)      測試周期設定：0-1000000個。

2)      通電時間設定：0-99999999M。

     3)      斷電時間設定：0-99999999M。

2. 每一臺老化架 配三組調壓器，分別調節老化架每層的電壓，測試電壓表采用數顯電壓表，可設定電壓過低報警、電壓過高報警。老化架每一層的測試位裝配電源開關控制通斷。

3. 每臺老化架有10個工位做通斷檢測，當測試工位有故障時，將其信號反饋給PLC。

4. 控制系統的組成：三菱PLC+7寸觸摸屏，可采用工控電腦控制（待商議）

5. 觸摸屏控制功能：

A  每臺老化架的測試參數設定（如周期次數，通電時間、斷電時間）

B 每臺老化架的狀態顯示（如當前周期次數，通斷電狀態及時間）

C 顯示帶電流監測器的工位當前狀態、故障報警、出現故障時間、故障原因及記錄試驗開始時間、終止時間。
